当前位置:首页 > 产品展示 > 光学透镜

LED通过LDE透镜的二次聚光,有助于提升LED的出光效率、改变LED的光场分布的光学系统。

1.硅胶透镜
      a. 因为硅胶耐温高(也可以过回流焊),因此常用直接封装在LED芯片上。
      b. 一般硅胶透镜体积较小,直径3-10mm。

2.PMMA透镜
      a. 光学级PMMA(聚甲基丙烯酸甲酯,俗称:亚克力)。
      b .塑胶类材料,优点:生产效率高(可以通过注塑、挤塑完成);透光率高(3mm厚度时穿透率93%左右);缺点:温度不能超过80°(热变形温度92度)。

3.PC透镜
      a. 光学级料Polycarbonate(简称PC)聚碳酸酯。
      b. 塑胶类材料,优点:生产效率高(可以通过注塑、挤塑完成);透光率稍低(3mm厚度时穿透率89%左右);缺点:温度不能超过110°(热变形温度135度)。

4.玻璃透镜

    光学玻璃材料,优点:具有透光率高(3mm厚度时穿透率97%)、耐温高等特点;缺点:体积大质量重、形状单一、易碎、批量生产不易实现、生产效率低、成本高等。成本高等。

菲涅尔放大镜,这是一个超薄的放大镜。用透明有机玻璃(当然也可以用更多的材料)制成的。用PVC制成的菲涅尔放大镜,最小的厚度可以在 0.45mm~0.90mm之间,与一般的放大镜不同,它的表面布满了微小的条纹,在它旋涡状条纹中包含着许多凸透镜(简称圆环状),使得穿过它的光线弯 曲即产生衍射现象(衍射现象是光的波动性的特征。菲涅尔〈国物理学家〉对衍射理论做出过突出的贡献。因此菲涅尔也由他的名字得来),从而形成放大的影像。

菲涅尔透镜的特点是比普通透镜亮度高且表面平整,辐射面积也大。一般普通凹凸透镜它的直径很有限,而菲涅尔在放大镜这块领域上起了很好的作用,达到了一般 普通透镜所不能达到的效果。而且现在做出来的菲涅尔放大镜厚度只有0.45mm,便携带,其实主要作用就是减轻传统放大镜制造出的普通有机玻璃、玻璃放大 镜的重量和体积。

由于单一菲涅尔感应透镜的 局限性,我司为客户专门用于反射红外光的红外感应透镜,用于增加热释红外感应的灵敏度和角度。它是利用红外光的反射定律的工作原理,宽角度热释红外光线通 过菲涅尔透镜的折射,部分会到达热释红外传感器中心触发传感器工作,另外一部分光线会触到光滑的反射面再次反射或衍射到反射镜反射,再一次反射到传感器中 心产生触发工作,因而补偿了单一传感器角度和灵敏度的弱点。

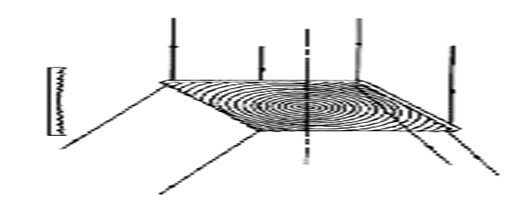

现在广泛使用的投影幻灯机,也叫书写投影器,其结构和原理与透射式幻灯机相仿,但用来聚光的两块平凸透镜是用两片螺纹透镜代替的.因为要放映大画面的幻灯片,就需要大孔径的凸透镜来作聚光镜,而大孔径的凸透镜很重、很厚,使用起来很不方便.人们研究出了一种可以制造的很薄的大孔径凸透镜.这就是螺纹透镜.螺纹透镜是类似于凸透镜的一种,聚光成像一方面会聚光线,另一方面使光线均匀照射到投影片上。它的作用与原来的平凸透镜一样,但轻便的多了。

螺纹透镜与平凸透镜相比具有厚度薄、重量轻、透光好、易加工等特点。它一般由聚丙烯压制而成,螺纹透镜可看作是由表面形成。由于螺纹透镜是由聚内烯压制而成,在温度高于70。C时即会发生变形,故在光源和螺纹透镜之间会加放一块新月镜。
