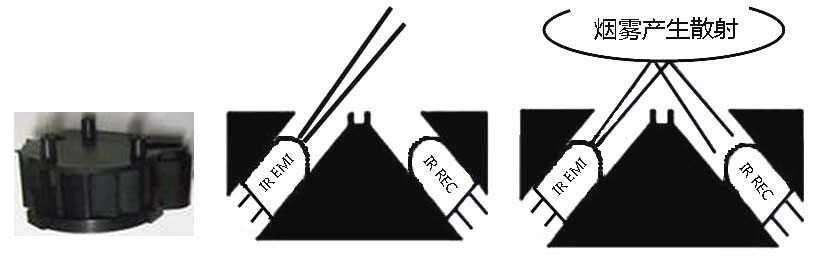

光电烟雾报警器内有一个光学迷宫,安装有红外对管,无烟时红外接收管收不到红外发射管发出的红外光,当烟尘进入光学迷宫时,通过折射、反射,接收管接收到红外光,智能报警电路判断是否超过阈值,如果超过发出警报。

光电感烟探测器可分为减光式和散射光式,分述如下:

(1) 减光式光电烟雾探测器

该探测器的检测室内装有发光器件及受光器件。在正常情况下,受光器件接收到发光器件发出的一定光量;而在有烟雾时,发光器件的发射光到受到烟雾的遮挡,使受光器件接收的光量减少,光电流降低,探测器发出报警信号。

(2) 散射光式光电烟雾探测器

该探测器的检测室内也装有发光器件和受光器件。在正常情况下,受光器件是接收不到发光器件发 出的光的,因而不产生光电流。在发生火灾时,当烟雾进入检测室时,由于烟粒子的作用,使发光器件发射的光产生漫射,这种漫射光被受光器件接收,使受光器件 的阻抗发生变化,产生光电流,从而实现了烟雾信号转变为电信号的功能,探测器收到信号然后判断是否需要发出报警信号。


红外线发射管也称 红外线发射二极管,属于二极管类。它是可以将电能直接转换成近红外光(不可见光)并能辐射出去的发光器件,主要应用于各种光电开关及遥控发射电路中。红外 线发射管的结构、原理与普通发光二极管相近,只是使用的半导体材料不同。红外红发二极管通常使用砷化镓(GaAs)、砷铝化镓(GaAlAs)等材料,采 用全透明或浅蓝色、黑色的树脂封装。

红外线接收头(又称红外线接收模组,IRM)是集成红外线接收PD二极管、放大、滤波和比较器输出等的IC模块。

红外线接收头分类通常可以按频率分为36,37.9,40,56.7Khz可按不同需求选择使用不同频点。

红外接收头,广泛应用在家用电视TV,DVD们不再制作接收放大电路,这样红外接收头简化了电路。常用的一种红外接收头的外形,均有三只引脚,即电源正 VDD、电源负(GND)和数据输出(Out)。接收头的引脚排列因型号不同而不尽相同,因接收头的外形不同而引脚的区别。

发光二极管简称LED,采用砷化镓、镓铝砷、和磷化镓等材料制成,其内部结构为一个PN结,具有单向导电性。当在发光二极管PN结上加正向电压时,PN结势垒降低,载流子的扩散运动大于漂移运动,致使P区的空穴注入到N区,N区的电子注入到P区,这样相互注入的空穴与电子相遇后会产生复合,复合时产生的能量大部分以光的形式出现,因此而发光。

发光二极管在制作时,使用的材料有所不同,那么就可以发出不同颜色的光。发光二极管的发光颜色有:红色光、黄色光、绿色光、红外光等。发光二极管的外形有:圆形、长方形、三角形、正方形、组合形、特殊形等(也可以根据客户要求设计其他外形)。

常用的发光二极管应用电路有四种,即直流驱动电路、交流驱动电路、脉冲驱动电路、变色发光驱动电路。使用LED作指示电路时,应该串接限流电阻,该电阻的阻值大小应根据不同的使用电压和LED所需工作电流来选择。
